Czytelne i zgodne z normami oznakowanie kabli zasilających jest niezbędną zasadą bezpiecznej, identyfikowalnej i wydajnej instalacji oraz konserwacji systemów i urządzeń elektrycznych w przemyśle. Wyraźne oznakowanie nie tylko umożliwia szybką identyfikację poszczególnych przewodów, typów kabli i żył prądowych, ale także minimalizuje ryzyko błędów podczas podłączania i konserwacji. Systemy etykietowania muszą być zgodne z obowiązującymi normami i wytycznymi, takimi jak DIN VDE, i muszą być wybierane z uwzględnieniem odpowiednich warunków pracy. Inwestycja w wysokiej jakości i zgodne z normami oznaczenia kabli zwraca się poprzez minimalizację przestojów i znacząco przyczynia się do bezpieczeństwa pracy i dostępności maszyn i systemów.
Poniżej przedstawiono typowe opcje etykietowania kabli zasilających, które spełniają wymagania dotyczące funkcjonalności, przejrzystości i bezpieczeństwa.
Opcje etykietowania kabli zasilających
Istnieją różne kategorie oznaczeń kabli zasilających. To, które produkty są odpowiednie dla kabli zasilających, zależy przede wszystkim od wymagań dotyczących etykietowania kabli (np. norm i wytycznych branżowych, wymagań klientów, ale także warunków, takich jak średnica kabla lub specyfikacje dotyczące rozmiaru lub koloru). Z drugiej strony, ważną rolę odgrywa również miejsce użytkowania.
Jeśli kable wymagają elastycznego etykietowania na placu budowy, polecamy naszą poręczną drukarkę etykiet TEP. Ten system drukowania można zabrać ze sobą i używać na miejscu. Jeśli kable zasilające znajdują się stale na zewnątrz, ważną rolę odgrywa odporność na ścieranie i odporność druku na temperatury i promienie UV. Z drugiej strony, jeśli chcesz etykietować kable zasilające w przemyśle chemicznym, znaczniki powinny być odporne na rozpuszczalniki, oleje i inne chemikalia. W poniższych akapitach podsumowaliśmy najpopularniejsze metody etykietowania kabli zasilających:
Etykietowanie kabli zasilających za pomocą rurek termokurczliwych
Jedną z wypróbowanych i przetestowanych opcji oznaczania kabli zasilających jest użycie tak zwanych oznaczników termokurczliwych. Te specjalne koszulki termokurczliwe są zoptymalizowane do oznaczania kabli i mogą być trwale i czytelnie oznakowane za pomocą termotransferowej drukarki etykiet. Oznaczenia te są najpierw drukowane, a następnie naklejane na odpowiednie kable zasilające. Rurki kurczą się pod wpływem ciepła w określonych punktach i idealnie dopasowują się do średnicy kabla.
Jako producent, Texit oferuje szeroką gamę wysokiej jakości markerów termokurczliwych. Odznaczają się one szczególnie wysoką trwałością i wytrzymałością. Ponieważ jednak nie są one mocowane do kabli zasilających za pomocą opasek kablowych lub podobnych środków pomocniczych, oznaczniki te muszą być stosowane podczas montażu kabli.
Etykietowanie kabli zasilających za pomocą etykiet kablowych

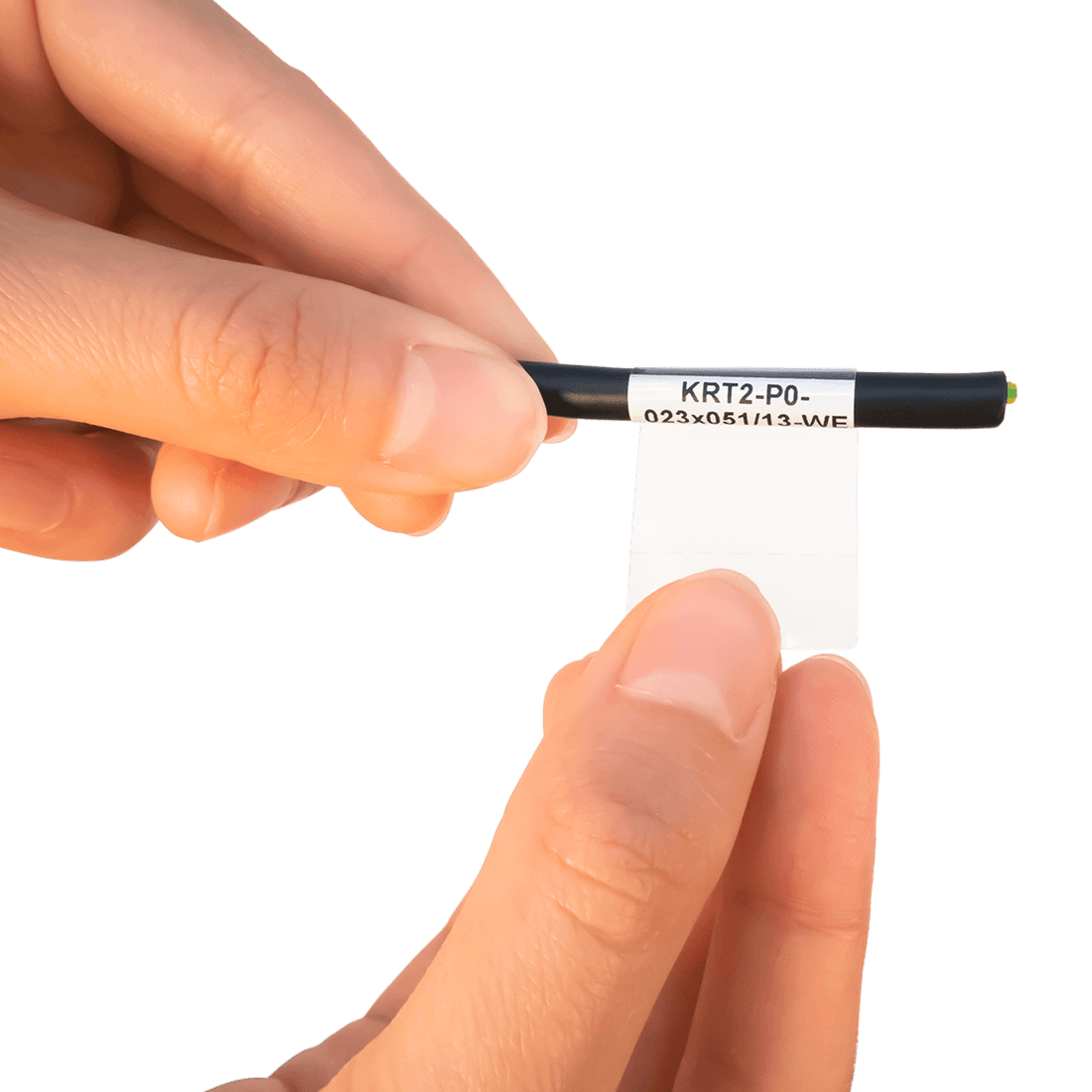

Etykiety kablowe to kolejna opcja etykietowania kabli i przewodów zasilających. Są one dostępne w różnych rozmiarach, zarówno dla kabli o małej, jak i dużej średnicy. Etykiety kablowe do trwałego oznaczania kabli są wykonane z wysokiej jakości tworzywa sztucznego (np. poliestru, polietylenu lub PVC). Etykiety kablowe ze zintegrowanym laminatem ochronnym okazały się szczególnie odpowiednie do zastosowań przemysłowych. Etykiety te są samolaminujące i mają dłuższy kawałek folii laminowanej po polu etykietowania, który jest przyklejony do pola etykietowania. Gwarantuje to, że nadruk jest dobrze chroniony przed wpływami zewnętrznymi. Jedną z zalet stosowania etykiet do oznaczania kabli jest to, że mogą być one nadal używane po instalacji, a zatem nadają się również do późniejszego etykietowania.
Etykietowanie kabli zasilających za pomocą etykiet kablowych
Etykiety kablowe to bardzo dobre rozwiązanie do trwałego oznaczania kabli zasilających. Etykiety kablowe są dostępne w wersjach wykonanych z różnych materiałów (np. plastiku lub metalu). Etykiety są mocowane do kabli zasilających za pomocą opasek kablowych. Rozmiar pola etykietowania jest zatem mniej zależny od średnicy kabla niż w przypadku etykiet lub osłon termokurczliwych. Etykiety na kable mogą być również trwale i czytelnie oznakowane za pomocą drukarki termotransferowej. Są one dostępne w różnych kolorach, a w razie potrzeby także ze stali nierdzewnej (która jest szczególnie wytrzymała i odporna). W większości przypadków etykiety na kable pozwalają uzyskać bardzo dobre wyniki w zakresie oznaczania kabli zasilających.
Znaczniki przewodów rdzeniowych
Trwałe oznakowanie kabli może być również stosowane do kabli zasilających w postaci znaczników lub klipsów. Ten rodzaj oznaczania kabli jest szczególnie odpowiedni dla kabli zasilających o mniejszych średnicach. Oznaczenie jest przypinane lub nawlekane na kabel. Klipsy kablowe mogą być również mocowane po montażu kabla i są szczególnie odpowiednie do kodowania pojedynczych kabli zasilających. Z drugiej strony, oznaczniki przewodów są nawlekane na kable i dlatego muszą być przymocowane podczas montażu kabla. Są one wykonane z wysokiej jakości folii poliestrowej i mogą być trwale oznakowane za pomocą systemu druku termotransferowego.
O autorze
Poznaj autora Maika Burriego:
W przemyśle niezbędne jest trwałe i czytelne oznakowanie kabli zasilających. Wiem o tym z własnego praktycznego doświadczenia dzięki wykształceniu elektrotechnicznemu i studiom inżynierskim w dziedzinie instalacji energetycznych.
To właśnie to praktyczne doświadczenie pomogło mi dokładnie zrozumieć moich klientów i ich wymagania przez ponad 30 lat. Branża jest niezwykle zróżnicowana, a opcje etykietowania są równie zróżnicowane!
Potrzebujesz wsparcia przy oznaczaniu kabli zasilających? Z przyjemnością doradzimy!
FAQ Etykietowanie kabli zasilających
Jaki jest najlepszy sposób oznaczania kabli?
Jaki jest najlepszy sposób oznaczania kabli?
W elektrotechnice wyraźne oznakowanie kabli, żył i przewodów ochronnych jest ważne w celu niezawodnego przypisania różnych napięć, typów przewodów (lub typów żył) i konstrukcji zgodnie ze specyfikacjami DIN. Pewne kryteria mają zastosowanie w zależności od liczby żył, typu kabla lub wymagań technicznych. Najlepszy sposób oznaczania kabli jest następujący:
- Etykiety samolaminujące: trwałe rozwiązanie z nadrukiem, szczególnie odpowiednie do kabli sterujących i instalacji sieciowych.
- Opaski kablowe z osłoną kabla: idealne do grubszych kabli (w zależności od przekroju żyły) lub do wielu kabli o różnych funkcjach.
- Rurki termokurczliwe z nadrukiem: umożliwiają trwały, odporny na ścieranie nadruk bezpośrednio na przewodzie - szczególnie przydatne w przypadku wysokich napięć lub w szafach sterowniczych lub w przypadku przewodów zewnętrznych.
- Klipsy lub pierścienie do znakowania: mogą być przymocowane w celu przyporządkowania według numeru, litery lub funkcji - często używane w dystrybucjach.
Ten przegląd daje dobry wybór opcji - ostatecznie wybór systemu zawsze zależy od konkretnych celów, specyfikacji i kryteriów na miejscu. Na przykład, jeśli chodzi o wybór materiału (kauczuk etylenowo-propylenowy, mieszanka poliolefinowa, metal, kauczuk naturalny, PVC,...).
Eksperci ds. etykietowania w naszej firmie z przyjemnością doradzą osobiście i niezobowiązująco w zakresie optymalnego etykietowania. Na naszej stronie poświęconej instalacjom elektrycznym można znaleźć instrukcje dotyczące oznaczania kabli elektrycznych oraz przewodnik po oznaczaniu systemów elektrycznych, w tym kolorów i typów kabli.
Jak oznaczane są kable?
Jak oznaczane są kable?
W przemyśle przejrzyste i zgodne z normami oznakowanie kabli zasilających ma zasadnicze znaczenie - zarówno dla bezpieczeństwa, konserwacji, jak i identyfikowalności podczas pracy systemu. Kable i przewody są oznaczane lub kodowane kolorami zgodnie z ich funkcją, napięciem, przynależnością i właściwościami technicznymi.
Typowe metody etykietowania to
- Etykiety, np. samolaminujące, odporne na ciepło lub promieniowanie UV
- Rurki termokurczliwe z nadrukiem, wyjątkowo trwałe i zajmujące mało miejsca
- Kodowanie kolorami, np. dla przewodu ochronnego (zielony, żółty) lub przewodu neutralnego (niebieski)
- Klipsy do kabli umożliwiające szybką identyfikację poszczególnych przewodów i żył
W jaki sposób firma powinna wyraźnie oznaczyć kable zasilające, aby prawidłowo zidentyfikować izolację, przewody ochronne i dane techniczne?
W jaki sposób firma powinna wyraźnie oznaczyć kable zasilające, aby prawidłowo zidentyfikować izolację, przewody ochronne i dane techniczne?
Zaawansowane etykietowanie ma kluczowe znaczenie dla niezawodnej identyfikacji i zgodnej z normami dokumentacji kabli zasilających - szczególnie w przypadku kabli płaszczowych, przewodów ochronnych i kabli o określonych wymaganiach dotyczących napięcia znamionowego, długości i przekroju.
Texit specjalizuje się w etykietowaniu kabli zasilających, które zostało specjalnie opracowane do trwałego oznaczania kabli i przewodów w elektrotechnice. Nasze rozwiązania spełniają wszystkie odpowiednie normy i są stosowane w środowiskach przemysłowych na całym świecie.
Należy zwrócić uwagę na następujące punkty:
- Izolacja i powłoka: Zewnętrzna izolacja lub powłoka kabla płaszczowego może być oznakowana za pomocą odpornych na rozmazywanie, odpornych na promieniowanie UV farb drukarskich lub wytrzymałych etykiet Texit.
- Kodowanie kolorystyczne: Kolor zielono-żółty jest określony dla przewodu ochronnego zgodnie z normą - szczególną uwagę należy zwrócić na wyraźne oddzielenie koloru żółtego, na przykład jako koloru sygnalizacyjnego lub funkcjonalnego.
- Oznaczenie kabla: Każda etykieta powinna zawierać szczegóły techniczne, takie jak typ kabla (np. NYM-J), długość, przekrój żyły (np. 3×1,5 mm²), napięcie znamionowe (np. 300/500 V) i wyraźne wewnętrzne oznaczenie firmy.
- Rozwiązania do etykietowania: Texit oferuje etykiety samolaminujące, termoodporne koszulki termokurczliwe z nadrukiem oraz nośniki etykiet dla wszystkich standardowych średnic kabli.
Gdzie mogę uzyskać więcej informacji na temat oznaczania kabli?
Gdzie mogę uzyskać więcej informacji na temat oznaczania kabli?
Jeszcze więcej informacji na temat etykietowania kabli i trwałego oznaczania kabli można znaleźć na naszej stronie internetowej pod nagłówkiem Etykietowanie kabli. Można tam również znaleźć różne opcje oraz informacje na temat ich zalet i wad. W Texit przywiązujemy również dużą wagę do dobrej obsługi i dedykowanej osoby kontaktowej dla zainteresowanych stron i klientów. Wyjaśnimy Twoje pytania w osobistej rozmowie i dokonamy odpowiedniego wyboru produktów do niestandardowego rozwiązania do oznaczania kabli zasilających. Po prostu skontaktuj się z nami. Nasi eksperci ds. etykietowania mają wieloletnie doświadczenie w branży i doskonale znają wyzwania związane z etykietowaniem kabli.
Który symbol oznacza kabel zasilający?
Który symbol oznacza kabel zasilający?
Nie ma ogólnego, uniwersalnego symbolu, który reprezentowałby cały kabel zasilający lub służył do ogólnej identyfikacji. Zamiast tego kable są zwykle rysowane jako linie, często z etykietami lub kodami kolorów do identyfikacji poszczególnych żył.
Następujące kolory kabli są powszechnie stosowane w Niemczech:
- Brązowy = faza L1 (również L1 dla prądu trójfazowego)
- Czarny = faza L2 (druga faza)
- Szary (czasami zamiast czarnego) = faza L3 (trzecia faza, jeśli występuje)
- Niebieski = przewód neutralny (N)
- Żółto-zielony = przewód ochronny (PE)
Kodowanie kolorami jest określone w normach DIN VDE 0293 (część 308) i VDE 0100, a także jest istotne dla produkcji kabli i kolorów kabli w normach DIN VDE 0281/0282/0292.
