Prawidłowe oznaczanie kabli sieciowych jest kluczowym elementem zgodnego z normami i łatwego w utrzymaniu zarządzania infrastrukturą IT. Szczególnie w większych sieciach firmowych, centrach danych lub firmowych serwerowniach uporządkowane i jasno udokumentowane okablowanie stanowi podstawę bezbłędnej instalacji, wydajnej konserwacji i płynnej rozbudowy. Dzięki profesjonalnym systemom drukującym firmy Texit kable sieciowe, kable krosowe i kable instalacyjne można oznakować w sposób trwały, zgodny z normami i czytelny dla maszyn – szybko, niezawodnie i ekonomicznie.
Ten napis nadaje się do kabli sieciowych
| Rozwiązanie | Najbardziej odpowiednie dla | Zalety | Rekomendacja |
|---|---|---|---|
| ➡️ Samolaminujące etykiety na kable KRT-P0 | Oznakowanie kabli krosowych i kabli LAN zgodne z normami w serwerowniach i środowiskach IT. | Łatwa obsługa, wytrzymała i trwała, z laminatem ochronnym w zestawie | Bestseller wśród kabli patchowych i LAN. Nasz najczęściej wybierany produkt. |
| ➡️ Etykiety na kable z laminatem ochronnym KRT2-P0 | Do oznaczania kabli sieciowych w środowiskach o większym obciążeniu. | Niezwykle wytrzymały materiał bezhalogenowy, wraz z laminatem ochronnym | Do wymagających warunków. |
| ➡️ KFT-V – końcówki kablowe | Nadaje się do nanoszenia większych napisów na kablach sieciowych. | Duża powierzchnia do opisywania | Nadaje się do większych tekstów oraz kodów i napisów. |

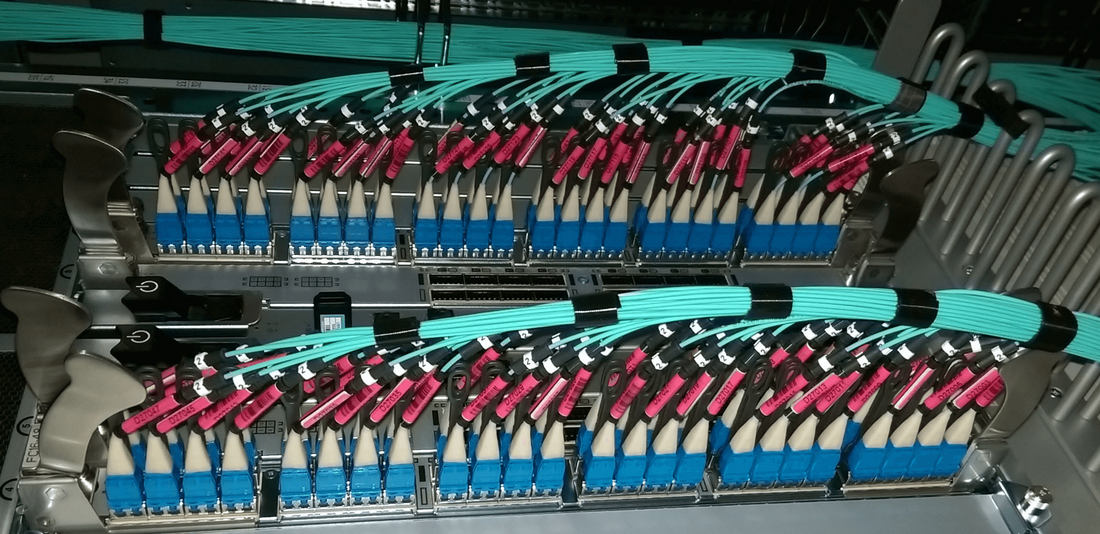

Profesjonalne etykietowanie kabli sieciowych

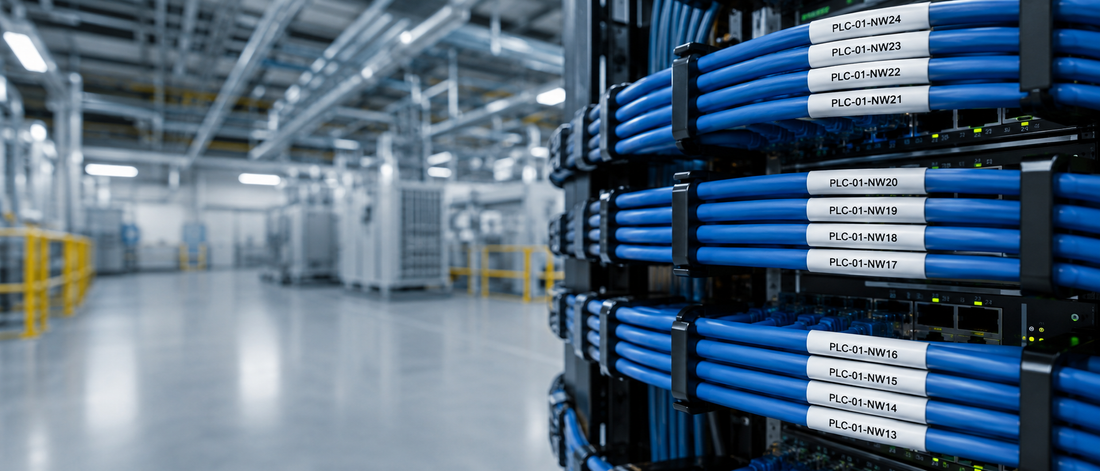

Profesjonalne oznakowanie kabli sieciowych ma kluczowe znaczenie dla struktury, łatwości konserwacji i bezpieczeństwa działania nowoczesnych infrastruktur informatycznych. Niezależnie od tego, czy chodzi o centrum danych, serwerownię średniej wielkości przedsiębiorstwa, czy też klasyczną sieć biurową – profesjonalne oznakowanie kabli sieciowych zapewnia przejrzystość, pozwala uniknąć błędów i ogranicza przestoje.
Dzięki systemowi oznaczania kabli Texit można oznaczać kable krosowe oraz wszelkiego rodzaju kable sieciowe w sposób trwały, odporny na ścieranie i zgodny z normami. Nasze rozwiązania spełniają wymagania uznanych na całym świecie norm, takich jak EN 50174 (części 1–3), ISO/IEC 14763-2 oraz ANSI/TIA-606-D, zapewniając tym samym maksymalne bezpieczeństwo i identyfikowalność w każdym środowisku sieciowym (zarówno podczas instalacji, jak i prac konserwacyjnych).
Dzięki zastosowaniu samolaminujących etykiet na kable, można je precyzyjnie dostosować do typu i lokalizacji kabla. Znacznie upraszcza to konserwację, konwersję lub analizę usterek - niezależnie od tego, czy oznaczasz kable sieciowe w pojedynczej szafie, czy w dużej infrastrukturze.
Nasza rekomendacja dotycząca kabli sieciowych

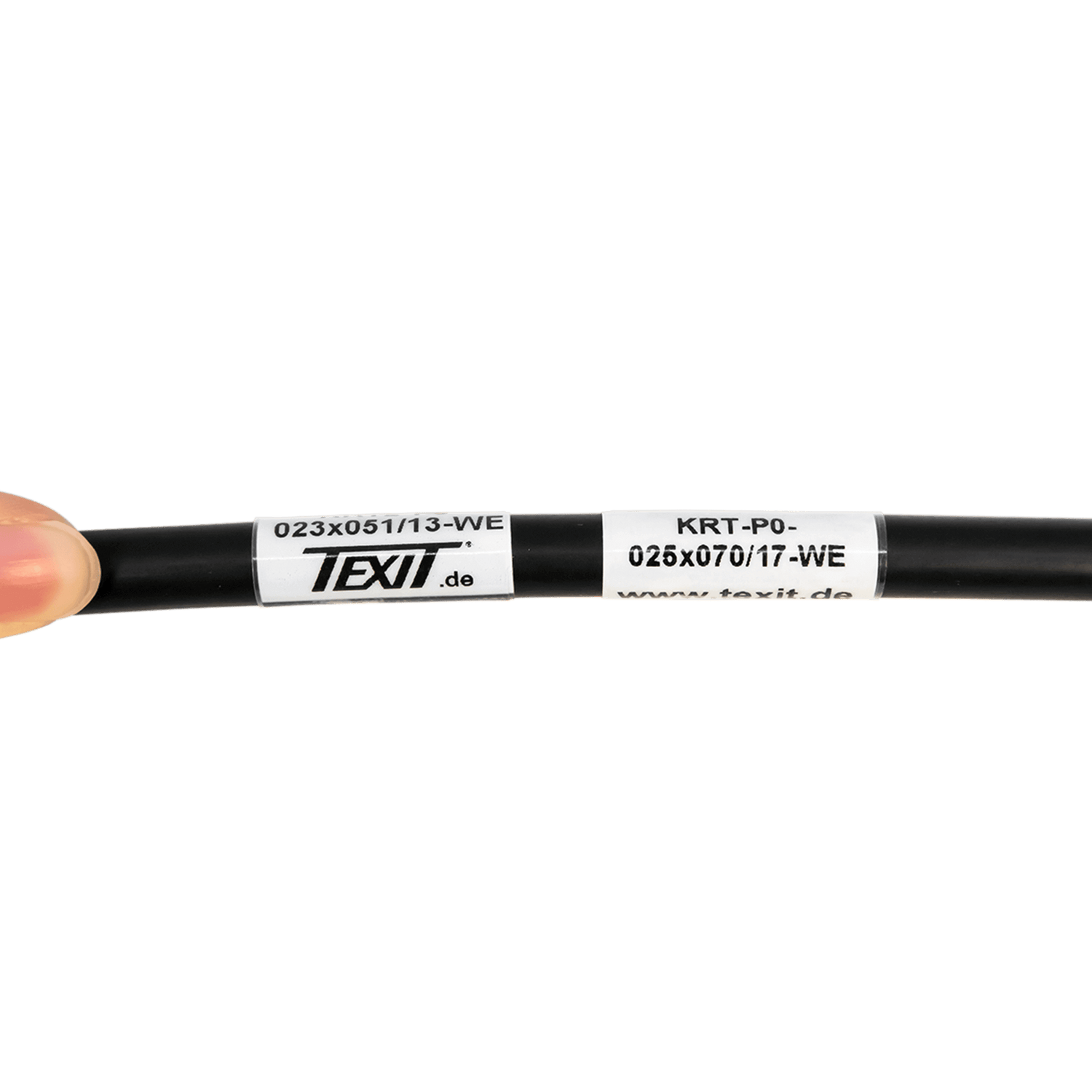

Samolaminujące się etykiety na kable KRT-P0
Nasze samolaminujące etykiety na kable stanowią standardowe rozwiązanie do profesjonalnego oznaczania kabli sieciowych i kablów połączeniowych. Etykiety te są niezwykle wytrzymałe i zajmują mało miejsca; można je stosować również do późniejszego oznaczania, a dzięki laminatowi ochronnemu nadruk pozostaje trwale czytelny.
Krok 1: Wybierz odpowiednie etykiety
W praktyce najpopularniejsze są etykiety kablowe i flagi kablowe:
- Etykiety samolaminujące zajmują niewiele miejsca, są trwałe (>10 lat), łatwe w aplikacji i chronią przed czynnikami zewnętrznymi dzięki laminatowi. Są dostępne dla drukarek laserowych i termotransferowych.
- Flagi kablowe oferują więcej miejsca na informacje i są szczególnie odpowiednie do grubych kabli lub obszernych etykiet.
W tabeli powyżej znajduje się krótki przewodnik po asortymencie. Bardziej szczegółowe informacje na temat naszych etykiet do kabli można znaleźć na stronie przeglądowej:
Krok 2: Dobór odpowiedniego systemu drukującego
Po wybraniu odpowiednich oznaczników kabli w kolejnym kroku potrzebny będzie jeszcze system drukujący.
System drukowania składa się z:
✓ Drukarka termotransferowa Texit
✓ Odpowiednia taśma barwiąca
✓ Oprogramowanie Texit Designer
Do nadruku na kablach sieciowych zalecamy stosowanie naszej drukarki termotransferowej TEP5 oraz – jeśli zdecydowaliście się Państwo na produkt z naszej serii KRT lub KFT – naszej folii termotransferowej na specjalnej bazie żywicznej. Aby indywidualnie dostosować treść nadruku, najlepiej skorzystać z naszego oprogramowania do tworzenia etykiet Texit Designer 11.
Za pomocą poniższego przycisku mogą Państwo jednym kliknięciem złożyć zapytanie dotyczące całego systemu drukarskiego KRT-P0.
Krok 3: Wydrukowanie etykiet i oznaczenie kabli sieciowych
Po skonfigurowaniu i zamówieniu systemu drukującego następnym krokiem jest stworzenie nadruku. W tym celu opracowaliśmy nasze oprogramowanie Texit Designer 11. Dzięki temu łatwemu w obsłudze oprogramowaniu można tworzyć na komputerze wszelkie napisy metodą „przeciągnij i upuść”. Etykietę można elastycznie projektować, dodając numery identyfikacyjne kabli lub adresy IP. Tworzenie kodów kreskowych, logo lub innych elementów graficznych również nie stanowi żadnego problemu. W razie pytań lub potrzeby pomocy Państwa stały kontakt w firmie Texit jest zawsze do Państwa dyspozycji.
Ostatnim krokiem jest faktyczne oznaczenie kabli sieciowych. Teraz wydrukowane znaczniki kabli należy tylko przymocować do kabli sieciowych. Ponieważ etykiety na kable Texit mają już trwały klej akrylowy, wszystko, co musisz zrobić, to ostrożnie odkleić etykiety od folii. Następnie najpierw przyklej etykietę w wybranym miejscu. Upewnij się, że etykieta jest przyklejona prosto. Następnie ciasno owiń laminowaną folię ochronną wokół kabla (najlepiej nieco ciaśniej, ponieważ daje to najczystszy efekt). Gratulacje, Twój kabel sieciowy jest teraz trwale i czytelnie oznakowany!
Procedura jest podobna w przypadku flag kablowych. Przyklejając je do kabli, upewnij się, że dwa pola etykiet są starannie przyklejone jeden na drugim.
Wskazówka dla niewielkich potrzeb:
Usługi drukowania oznaczeń na kablach sieciowych
Jako oszczędzającą czas alternatywę dla samodzielnego oznaczania kabli sieciowych mogą Państwo zlecić nam bezpośredni nadruk etykiet na kable. W ten sposób oszczędzają Państwo nie tylko czas potrzebny na przygotowanie szablonu i sam druk, ale także koszty zakupu systemu drukującego.
Nasi eksperci udzielą Państwu bezpłatnej i niezobowiązującej porady dotyczącej wyboru odpowiedniego materiału do Państwa zastosowania!
Zalecenia dotyczące oznakowania zgodnego z normami od naszego eksperta Maika:
W centrach danych należy używać wyłącznie wyraźnych, czytelnych czcionek (np. Arial lub zgodnych z normą DIN 1451) o rozmiarze zapewniającym czytelność nawet w trudnych warunkach oświetleniowych.
Należy stosować ujednoliconą nomenklaturę (np. numery pomieszczeń i portów, oznaczenia paneli krosowych, zasilacze sieciowe), aby ułatwić identyfikację i śledzenie – zwłaszcza podczas konserwacji lub diagnostyki usterek (zwiększa to wydajność / usprawnia usuwanie usterek i minimalizuje przestoje).
Należy dokumentować wszystkie oznaczenia w centralnym systemie, najlepiej w formie cyfrowej, wraz z przypisaniem do odpowiednich portów, paneli krosowych, telefonów, komputerów i urządzeń końcowych.
Podczas naklejania etykiet samoprzylepnych należy zadbać o umieszczenie ich poza obszarami narażonymi na obciążenia mechaniczne, aby oznaczenia nie uległy uszkodzeniu w wyniku rozciągania, zginania ani regularnego użytkowania.
Nadal masz pytania dotyczące etykietowania kabli Lan? Skontaktuj się z nami!
Najczęściej zadawane pytania dotyczące oznaczania kabli sieciowych
Jakie informacje powinny znajdować się na kablach sieciowych?
Jakie informacje powinny znajdować się na kablach sieciowych?
Aby jednoznacznie zidentyfikować, prawidłowo zainstalować i skutecznie konserwować kable sieciowe, istotne są dwa rodzaje informacji: informacje techniczne od producenta kabli oraz etykiety związane ze strukturą wykonane przez operatora lub instalatora.
1. informacje techniczne o kablu (nadruk producenta - zwykle na powłoce kabla w fabryce):
- Kategoria (CAT): Wskazuje wydajność kabla, np. Cat5e, Cat6, Cat6a, Cat7 - decydującą o szybkości transmisji danych i przepustowości.
- Ekranowanie: Charakteryzuje ochronę przed zakłóceniami elektromagnetycznymi, np. U/UTP, F/UTP, S/FTP.
- Długość kabla: W praktyce często określana na szpuli, w przypadku kabli krosowych zwykle jako etykieta.
- Typ kabla: np. kabel krosowy (skrętka), kabel instalacyjny (żyła pełna), LSZH (bezhalogenowy), odporny na promieniowanie UV itp.
Informacje te są przede wszystkim istotne dla wyboru i prawidłowej instalacji - nie dla etykietowania systemu.
2. oznakowanie struktury sieci (przez instalatora):
Zwykle odbywa się to za pomocą samolaminujących etykiet kablowych i zawiera:
- ID kabla / oznaczenie: Alfanumeryczne i unikalne w systemie.
- Źródło i miejsce docelowe: Np. "Rack 01 - Patch panel A - Port 24 → Switch 3 - Port 08".
- Funkcja / usługa: Na przykład "VLAN 20", "Kamera IP", "Punkt dostępu".
- Data / osoba odpowiedzialna (opcjonalnie): Do celów dokumentacji i identyfikowalności.
Takie oznakowanie związane ze strukturą jest częścią okablowania zgodnego z normami, np. EN 50174, ISO/IEC 14763-2 lub ANSI/TIA-606-D.
Dla kogo przeznaczone jest etykietowanie kabli sieciowych Texit?
Dla kogo przeznaczone jest etykietowanie kabli sieciowych Texit?
Etykietowanie kabli sieciowych Texit jest odpowiednie dla każdego, kto potrzebuje uporządkowanego, zgodnego ze standardami i trwale czytelnego etykietowania kabli w systemach informatycznych i sieciowych. Obejmuje to w szczególności
- Operatorzy i planiści centrów danych
- Administratorzy IT i menedżerowie sieci
- Firma zajmująca się instalacjami elektrycznymi i informatycznymi
- Zarządzanie obiektami i technologia budowlana
- Firmy przemysłowe z sieciami automatyki
- Integratorzy systemów i dostawcy usług
Nasze rozwiązania do etykietowania spełniają wymagania norm EN 50174 (części 1-3), ISO/IEC 14763-2 i ANSI/TIA-606-D oraz wspierają zgodną ze standardami dokumentację i konserwację złożonych infrastruktur IT - od kabli krosowych po okablowanie szkieletowe.
Jak oznaczyć kable krosowe?
Jak oznaczyć kable krosowe?
Etykiety są szczególnie przydatne do oznaczania kabli krosowych. Należy upewnić się, że etykiety są odpowiednie do oznaczania kabli. Samolaminujące etykiety na kable są najbardziej wytrzymałe.
Dzięki urządzeniom do etykietowania, etykiety można szybko i łatwo trwale oznakować, a następnie przymocować (nawet do już zainstalowanych) kabli sieciowych. Etykiety można znaleźć jako jedną z podkategorii etykietowania kabli Texit.
Czy Texit oferuje proste rozwiązania lub urządzenia do etykietowania?
Czy Texit oferuje proste rozwiązania lub urządzenia do etykietowania?
W naszym sklepie internetowym można w prosty sposób wybrać odpowiednie oznaczniki kabli do okablowania komputerowego, korzystając z filtra lub menu wyboru, a następnie dodać je do koszyka. Koszyk zapewnia Państwu dobry przegląd wybranych produktów do oznaczania kabli (np. oznaczniki kablowe lub etykiety kablowe), a także informacje dotyczące liczby sztuk, nazwy produktu, numeru katalogowego oraz przewidywanego czasu dostawy na terenie Niemiec.
Poproś nas szybko i łatwo o indywidualną ofertę – przez e-mail, telefon lub aplikację na smartfonie!
Jak profesjonalnie i przejrzyście opisać pola poprawek?
Jak profesjonalnie i przejrzyście opisać pola poprawek?
Aby dokumentacja sieciowa była zawsze przejrzysta, panele krosowe powinny być oznaczone w sposób jasny, jednolity i czytelny. Etykiety do paneli krosowych są dopasowane rozmiarem i zapewniają jednoznaczną identyfikację poszczególnych złączy. Drukarki termotransferowe wytwarzają estetyczne i jednolite etykiety, które doskonale nadają się do profesjonalnego i długotrwałego oznaczania.
Ponadto oznaczenie kolorami może pomóc w szybszym rozróżnieniu obszarów sieciowych (szafy / serwery), funkcji lub typów kabli. Rozwiązanie to znacznie ułatwia codzienną pracę związaną z instalacją, konserwacją i diagnostyką usterek. Ważne jest, aby oznaczenia były jednoznaczne i spójne, tak aby przyporządkowanie od panelu krosowego do odpowiedniego końca połączenia było zawsze zrozumiałe.
